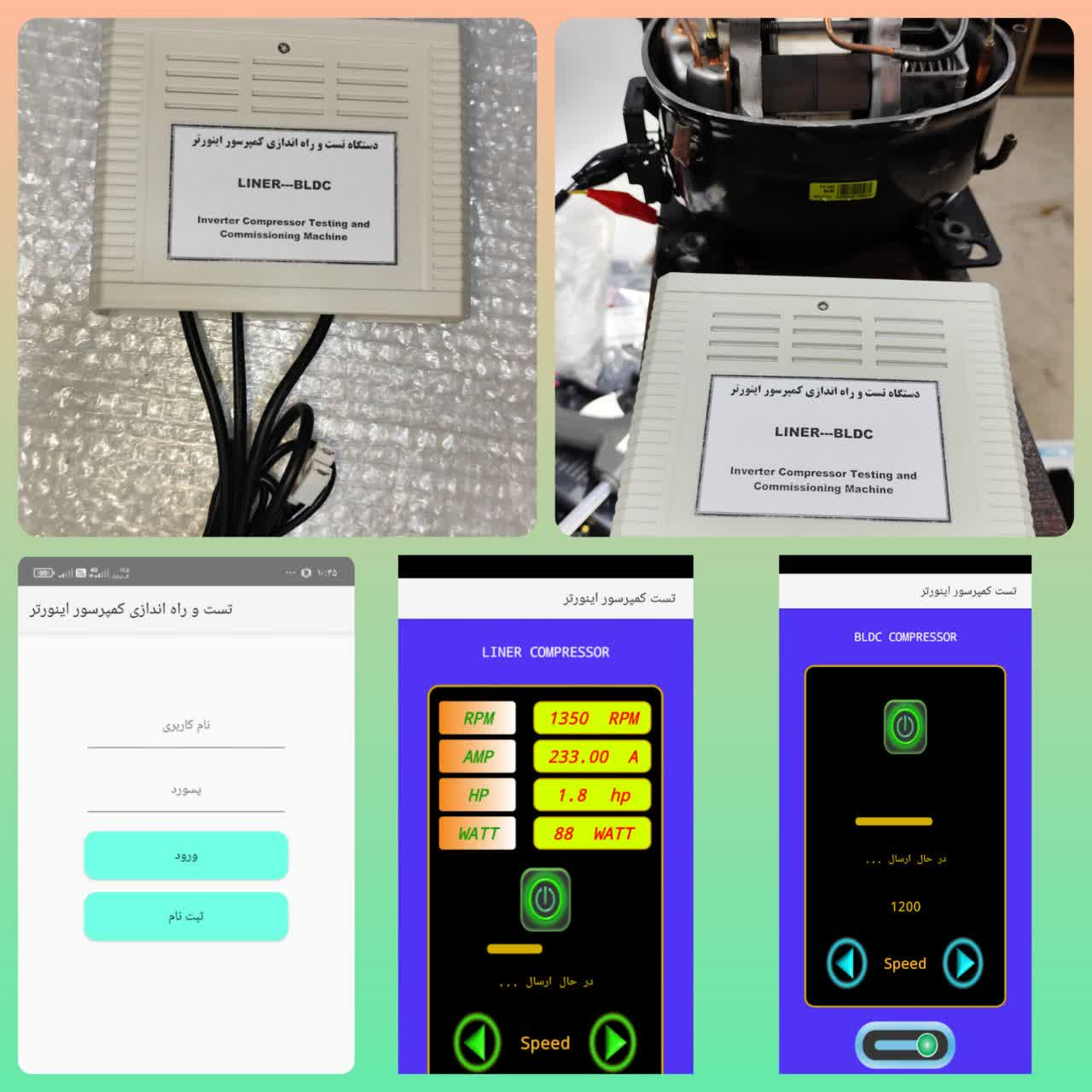

⚙️ دستگاه تست و راهاندازی کمپرسور اینورتر هوشمند
دستگاه تست و راهاندازی کمپرسور اینورتر یک سامانه پیشرفته هوشمند برای آزمایش، عیبیابی و فعالسازی انواع کمپرسورهای اینورتر یخچال و ساید بای ساید است. این دستگاه با طراحی صنعتی و الگوریتم کنترلی اختصاصی، امکان شبیهسازی رفتار برد اصلی برندهای مختلف را فراهم میکند و به تعمیرکاران و مهندسان صنایع برودتی کمک میکند تا بدون نیاز به مدار واقعی، کمپرسور را با امنیت بالا تست و راهاندازی کنند.
🔹 مفهوم کمپرسور اینورتر و ضرورت دستگاه تست
در سیستمهای مدرن سرمایشی، کمپرسور از نوع اینورتر (Inverter Compressor) است که سرعت و توان خود را بر اساس شرایط لحظهای تنظیم میکند. کنترل دقیق دور موتور کمپرسور توسط مدارهای اینورتر باعث میشود مصرف انرژی تا ۶۰٪ کمتر از کمپرسورهای معمولی باشد و عمر دستگاه افزایش یابد.
اما در فرآیند تعمیر یا جایگزینی کمپرسور، نبود برد اصلی یا نقص در مدار کنترل، مانع از تست مستقیم کمپرسور میشود. در این حالت، دستگاه تست کمپرسور اینورتر بهعنوان یک واحد مستقل، نقش برد اصلی را شبیهسازی کرده و تمامی مراحل راهاندازی، اندازهگیری جریان، فرکانس و وضعیت سنسورها را در خود دارد.
🔹 ویژگیهای فنی و عملکرد هوشمند
- ✅ سازگار با کمپرسورهای اینورتر برندهای ال جی .سامسونگ. دانپر. هایتک. بکو .امبراکو .دوو. و سایر مدلها.
- 🔌 ورودی تغذیه 220 ولت AC با مدار حفاظت اضافه ولتاژ و اتصال معکوس.
- 📶 ماژول Wi‑Fi داخلی برای کنترل از طریق وباپلیکیشن و مانیتورینگ آنلاین.
- 🔄 الگوریتم تطبیقی برای تنظیم سرعت موتور از طریق تولید پالسهای PWM و فرکانس نرم افزاری تا 190 Hz.
- 🌡️ نمایش دما و جریان لحظهای کمپرسور روی نمایشگر LCD یا با ارسال داده به MQTT و داشبورد Node‑RED.
- 🟢 قابلیت کار در دو حالت تست سریع (Quick Mode) و مدیریت هوشمند ولتاژ (Smart Regulation).
🔹 ساختار کنترلی دستگاه
درون برد اصلی دستگاه از یک میکروکنترلر ESP32 بهعنوان قلب پردازش استفاده شده که ولتاژ خروجی، فرکانس، و وضعیت خط را هر ۵۰۰ میلیثانیه اندازهگیری میکند. سپس به کمک الگوریتم کنترلی حلقه بسته، وضعیت کمپرسور، جریان مصرفی، دمای پیوند و سرعت فن کنترل میشود.
تمامی اطلاعات از طریق وبسرور داخلی واحد (192.168.4.1) روی شبکه محلی برای کاربر فراهم است؛ همچنین دستگاه دارای حافظه داخلی SPIFFS برای ذخیره تنظیمات و لاگ دادهها است تا پس از هر تست، گزارش کامل شامل تاریخ شمسی و زمان ضبط داده در فایل /records ذخیره گردد.
🔹 اجزای سختافزاری دستگاه
| جزء | توضیحات فنی |
|---|
| میکروکنترلر ESP32‑DualCore | کنترل هوشمند PWM، ارتباط Wi‑Fi و مدیریت دادهها |
| ماژول رله توان بالا | مدیریت قطع و وصل کمپرسور تا جریان ۱۵ آمپر |
| کنترل جریان ACS712 | اندازهگیری جریان موتور با دقت ± ۲% |
| نمایشگر | نمایش ولتاژ، و وضعیت اتصال کمپرسور |
| سیستم ایمنی اتصال کوتاه | قطع خودکار در صورت جریان بیش از حد و محافظ ترمیستور داخلی |
🔹 نحوه استفاده و راهاندازی اولیه
- دستگاه را به برق شهری وصل کنید .
- کمپرسور را با کابلهای مشخصشده متصل کنید (U–V–W–).
- از طریق مرورگر موبایل یا لپتاپ وارد آدرس DRIVER COMPRESSOR شوید.
- در صفحه تنظیمات، سرعت، دور، نوع کمپرسور و زمان تست را مشخص کنید.
🔹 حالتهای عملکرد دستگاه
- حالت Manual: کاربر فرکانس و ولتاژ را دستی تعیین میکند.
- حالت Auto‑Adaptive: دستگاه با توجه به نوع کمپرسور، پارامترها را خودکار تنظیم میکند.
- حالت Diagnos: بررسی سنسورهای جریان، و مقاومت سیمپیچ کمپرسور.
- حالت Safety Delay: ممانعت از راهاندازی سریع پس از خاموشی برای جلوگیری از شوک کمپرسور.
🔹 مزایای استفاده از دستگاه
- 🔧 عدم نیاز به برد اصلی یخچال یا ساید بای ساید برای تست کمپرسور.
- ⚙️ کنترل کاملاً دیجیتال مبتنی بر میکروکنترلر هوشمند.
- 💡 نمایش وضعیت خطاهای اتصال، جریان بالا یا شکست سنسور.
- 📱 ارتباط بیسیم و مدیریت از طریق پنل وب اختصاصی EdrisiSmart IoT.
- 🧠 ثبت خودکار اطلاعات در حافظه داخلی و ارسال داده به داشبورد MQTT برای تحلیل.
- 🔋 مصرف انرژی پایین و طراحی ایمن برای محیطهای تعمیرگاهی.
🔹 نکات ایمنی در استفاده
استفاده از دستگاه تست و راهاندازی اینورتر نیاز به رعایت اصول برق صنعتی دارد:
- هرگز در زمان تغذیه، سیمهای خروجی کمپرسور را جابجا نکنید.
- از اتصال زمین مناسب و دوشاخه استاندارد استفاده کنید.
- دستگاه دارای مدار محافظ اتصال کوتاه و اضافه جریان است، با این وجود بهتر است قبل از تست، مقاومت سیمپیچ کمپرسور بررسی شود.
- در محیطهای مرطوب یا دمای بالا از دستگاه تست استفاده نکنید؛ جعبه دستگاه دارای تهویه استاندارد است اما نباید در هوای گرم بیش از ۵۰ °C کار کند.
🔹 نسخههای درحال تولید و ارتقاء نرمافزاری
- نسخه استاندارد: شامل تست کمپرسور و فن با کنترل دستی.
- نسخه IoT Lux Edition: دارای Wi‑Fi، داشبورد MQTT، نمودار دما و جریان.
- نسخه تعمیرگاهی Pro: همراه با نمایشگر بزرگ LCD 2.4″ و پورت USB برای اتصال به رایانه.
🔹 جمعبندی
دستگاه تست کمپرسور اینورتر ادریسی، راهکاری نوآورانه برای مهندسان و تعمیرکارانی است که سرعت، دقت و ایمنی را در تست کمپرسورهای پیچیده اینورتر نیاز دارند. این محصول با سختافزار صنعتی، نرمافزار هوشمند و طراحی زیبا، مرز جدیدی از فناوری تست را در جهان برودتی رقم زده است. نسخه Lux IoT Edition نماد ترکیب تکنولوژی و طراحی ایرانی است.
